目前,印制电路板向高精度高密度薄形轻量化方向发展,对丝网工艺提出更高的要求,对于细导线窄间距的精细印制电路板来说如何保证丝网制作的精度提高产品的良品率是至关重要的。必先利其器印刷高质量的印制电路板首先取决于高质量的丝网模版,虽然印刷工艺还受其它因素如工艺装备工具材料操作水平环境条件等制约,但因为丝网模版是印刷图像的基础,是最主导的关键因素,在这里浅谈丝网模版制作的质量要求。能力,也就是丝网模版忠实于原稿图像的程度。

根据制作丝网模版的特点,它从三个要素来表示,图像精度像边的清晰性和图像的分辨率。精度因为丝印是在预先钻好孔位的覆铜箔板上进行,故图像精度是指图像位置的正确性及尺寸的精度这两方面的内容。指整体的图像位置尺寸要求在允许的偏移误差之内,如图形长度在之邮寸,位置尺寸偏移误差应小于士二是指局部的印刷图像如导线宽度焊盘圆环直径要求失真度小,精度误差不大于土影响印刷图像位置与尺精度的是有多方面的因素,如网版的张力制版工艺印刷操作等,而网版张力是首要的。

适宜和均匀的网版张力是精确地再现印刷图像的最基本条件。张力过大会造成丝网网框扭曲变形疲劳,不能正确地再现原稿图像,也会使丝网变脆张力过小,模版版面则松驰,不能十分平直,在网印时网版回弹力偏小,使网版与承印物之间的网距拉大,会引起图像位移或失真。

对于高质量的丝网网版应使用张力计测量和控制网版的张力值及其误差。通常各测试点之间的数值误差,以及测试点的经向纬向数值误差应控制在士范围之内。通常来说直接法制作的丝网模版精度高于间接法制作的丝网模版接触曝光法制作的丝网模版精度高于投影感光法制作的丝网模版采用自调式可张网框的丝网模版优于普通网框的丝网模版,因为自调式可张网框在绷网以及丝网印刷操作中都可以随时微调和改变丝网模版的张力,从而修正模版的图形尺寸位置,达到图像的准确对位。

再现性再现性是衡量丝网模版最重要的质量指标,所谓再现性指的是与丝网完全结合在一起的模版对原稿图像导线图形文字的再现图自调式可张网框铝合金的剖面图清晰性清晰性是从光学摄影中引进的,它是指照相底片上图像边缘黑白交界处密度变化的程度。而在丝网制版中则是指丝网模版像边即网版印刷处漏空部分和非印刷处或光胶膜封闭部分的交界面在水平和垂直两方向上的平整程度。

清晰性的好坏主要会影响到图像导线焊盘的失真度如导线宽度变化以及形成锯齿,焊盘圆环直径不规则的变化等,它由三个要素来表述肩锐性架桥性和平整性。肩锐性与感光乳剂的材料影像解像力,制版中感光菲林的烘干程度,网版晒网时的正确曝光能量适宜的显影冲洗以及采用丝网的颜色有关。架桥性架桥性是指丝网模版中感光胶膜层跨越丝网网孔时保持原图稿形状的性能。架桥性好的丝网模版跨越丝网网孔的感光胶膜不变形,不受丝网的影响,像边图形再现性好印刷位与不印刷位的边界线与照相底片图像是一致的。而架桥性不好的丝网模版,跨越丝网孔感光胶膜则会变形,像边呈不规则状的凸出或凹进,在印刷时其落墨印迹呈不规则的锯齿状,降低了图像的精度。通常其变形的程度与模版感光胶膜材料制版工艺方法以及像边图形与网孔的位置有关。架桥图架桥性能差的丝网模版平整性平整性一般来说是指丝网模版印刷面与承印物接触的面的平整光滑程度。

平整性决定着印刷时丝网模版与承印物表面的密接情况,为了得到光滑无锯齿状及边缘清晰的图像,要求与承印物接触的印刷面尽可能十分平整光滑,但是采用单丝聚醋平纹编织结构的丝网网纱本身是有规则起伏不平的面,因此必须多次涂覆感光胶才能达到这一要求。

丝网模版感光胶膜面光滑平整性好,印刷时印刷面与承印物相对密接,落墨时墨流不会渗出越界,因此印迹图像光洁且平直整齐。印刷面随丝网的网孔网纱而起伏变化,印刷时印刷面与承印物不密接有孔隙,落墨时墨流会流入孔隙部分,使印迹图像边缘出现锯齿,且每隔两个网孔出现一个锯齿,且锯齿的形状和大小近似不密接的范围。

印制电路信息图丝网模版印刷面的不平度可用粗糙度仪测量。这种绝对平滑的表面能产生很强的吸附力和高度静力。对图像转移土下于丝网模版感光胶涂层表面粗糙度的起伏差值在一微米之内时,可在各种承印物上获得平整光滑清晰性好的图像。

采用间接法感光菲林贴膜的表面平整度要优于直接法感光胶涂希,因为如采用手工涂布则很难得到一个均匀平整的涂层。总之丝网模版的清晰性主要是会影响到印刷导线焊盘图形边缘的平整,光滑程度,良好的清晰性可得到边缘平整光滑无锯齿,失真度小的图像,使油墨印料准确地将图像印刷在规定范围的界限之内,真实地再现原稿的图像。

分辨率小于或导线宽度焊盘圆环直径小于时,墨流形成的湿油墨厚度应该是丝网网纱厚度和制版感光乳剂膜厚度之和,因此模版印刷面厚度要符合一定的厚度要求。


  • IMG_1141.jpg

  • 根据通常的丝网印刷图像效果时,丝网模版的感光乳齐d膜层厚度大约是丝网网纱厚度的四分之一,如图所示。

  • 丝网摧卿丈的分辨率是用能印刷出图像的最小导线图形或间隔的尺寸数值大小来表示,通常用或协为单位或可用在单位长度上印刷出导线图形或间隔的数量来表示,单位为它与丝网模版的感光乳剂或感光菲林的影像解像力丝网的参数等有关。

  • 感光乳剂基本组成为成膜剂感光剂和助剂。

  • 而感光剂是在蓝紫色光照射下能起光化学反应,导致成膜剂聚合或交联的化合物,感光剂决定着感光乳剂的分光感度,分辨率和清晰度同时丝网网纱也会影响分辨率即影响到印刷导线及网点的精细程度。

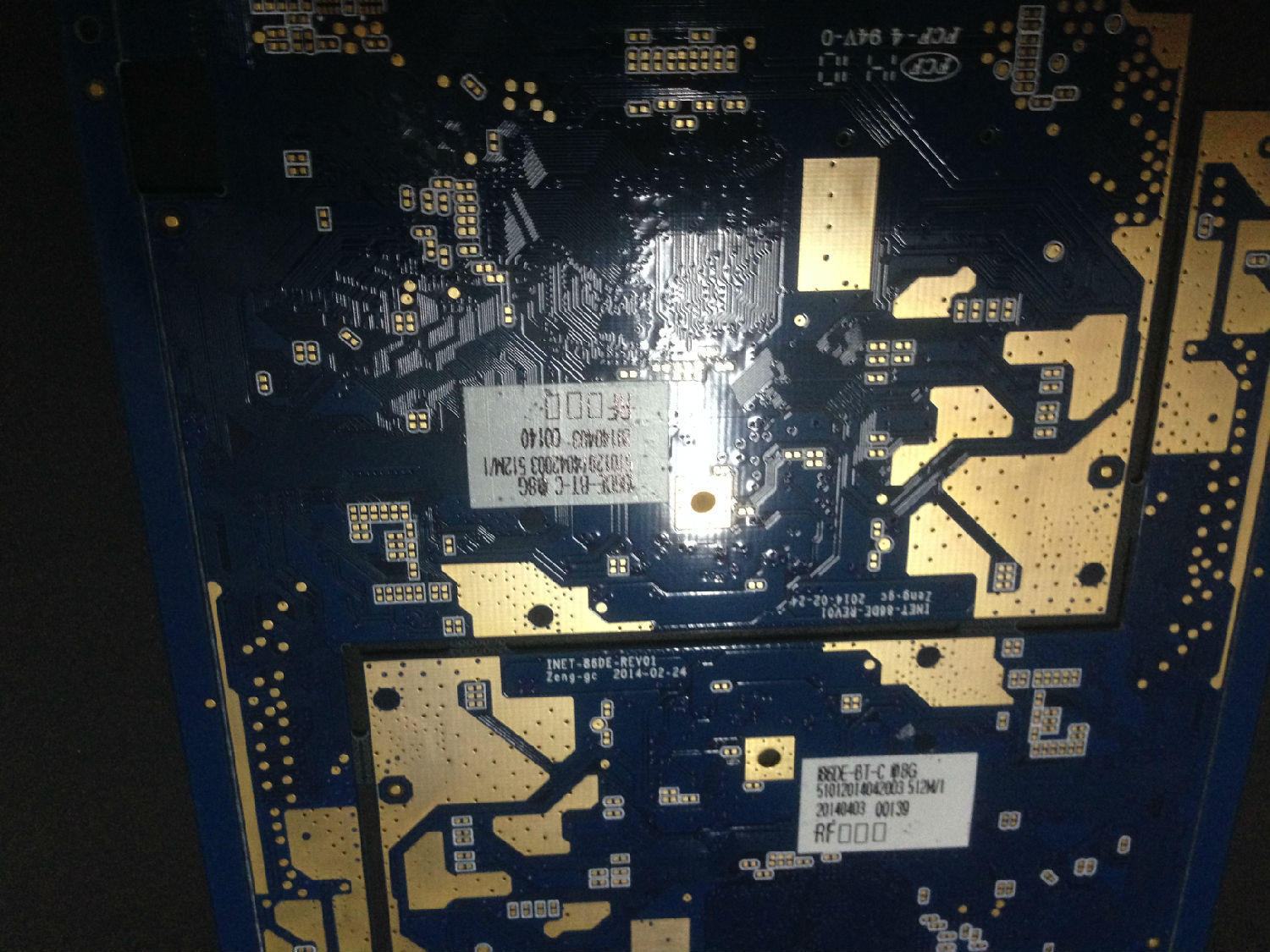

  • 美安可喷码机在以上基础上,为客户解决在线路板上的喷码和印刷
